Nền nhà cấp 4 là gì?

Dầm móng nhà cấp 4 và dầm móng nhà cấp 4 là hai khái niệm khác nhau về tên gọi nhưng cùng một loại dầm. Có thể nói sẽ có nhiều người không hiểu niềng răng móm cấp 4 là gì vì có thể đây chỉ là tên gọi ở một vài địa phương. Các bạn thân mến, công ty thiết kế nhà đẹp có nhận được câu hỏi của bạn đọc về vấn đề giằng móng nhà cấp 4. Nhân đây mình cũng xin chia sẻ một chút kiến ​​thức về giằng móng nhà cấp 4 để các bạn luôn tham khảo. Hệ giằng móng và dầm móng là 2 tên gọi khác nhau nhưng thực chất là 1. Vì vậy chúng ta cần giải quyết các vấn đề chính như sau:

• Nền nhà cấp 4 là gì?
• Phân biệt giằng móng và giằng tường
• Tác dụng của nẹp đinh
• Cấu tạo của nẹp móng

Nền nhà cấp 4 là gì?

Nền nhà cấp 4 là gì? Hệ giằng móng bằng bê tông cốt thép mác 200-250 có cốt sắt theo quy định để liên kết các khung cột trong nhà chịu tác dụng nén, xoắn và truyền lực. Giằng móng nhà cấp 4 không chỉ có tác dụng liên kết các khung cột chịu lực lại với nhau mà đối với cách xây móng nhà cấp 4 truyền thống, giằng móng không chỉ có tác dụng liên kết cột truyền lực mà còn cho toàn bộ. trọng tải. Nhà đang xuống móng hết.

Tham khảo thêm: Mẫu thiết kế nhà cấp 4 70m2 nhà cấp 4 tại Nghệ An NDNC474

Phân biệt giằng móng và giằng tường

Nghe có vẻ hơi khó hiểu khi định nghĩa giằng vì đó là một trong những thuật ngữ không được sử dụng nhiều. Thông thường trong giới xây dựng chúng ta hay gọi là dầm móng nhà cấp 4 không giằng móng. Hệ giằng tường cũng làm bằng bê tông cốt thép cũng liên kết các khung cột nhưng không có tác dụng truyền lực và có độ dày cũng như bê tông khác nhau. Thông thường, những ngôi nhà kiểu cũ thường sẽ nẹp chân tường với lý do tường quá cao và nẹp chân tường để tường chắc hơn.

Tác dụng của cấp độ 4. nẹp móng

Như đã nói ở trên, khái niệm giằng móng có tác dụng đỡ tường ở đầu nẹp và ngoài tác dụng đỡ tường nó còn có tác dụng truyền lực xuống nền trong móng cọc và móng trong. nền tảng băng. Ngày nay, giằng móng thường được đổ lên vị trí có cùng chiều cao với cốt thép, việc này ngoài tác dụng giằng móng còn có tác dụng chống thấm.

Kết cấu nẹp móng nhà cấp 4

Để nói chi tiết về cấu tạo của hệ giằng móng, chúng tôi xin giới thiệu đến các bạn 2 mẫu phổ biến được sử dụng cho các mẫu nhà cấp 4 để các bạn dễ hình dung. Thông thường chúng ta làm 2 loại móng chính là móng cọc và móng băng. Nếu bạn chưa hiểu rõ về cách làm móng cốc, móng tay thì chúng ta tham khảo bài viết hướng dẫn này:

Các loại móng nhà, các loại móng nhà dân dụng

Nền tảng cốc cấp 4

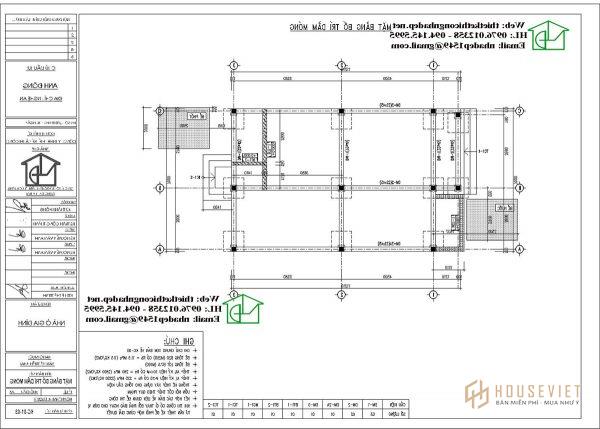

Đây là phương án giằng móng nhà cấp 4 để các bạn có thể tham khảo và định vị vị trí của mắc cài. Trong bản vẽ kỹ thuật sau đây, chúng tôi sẽ ghi chú rõ ràng về kích thước và khoảng cách của các mắc cài.

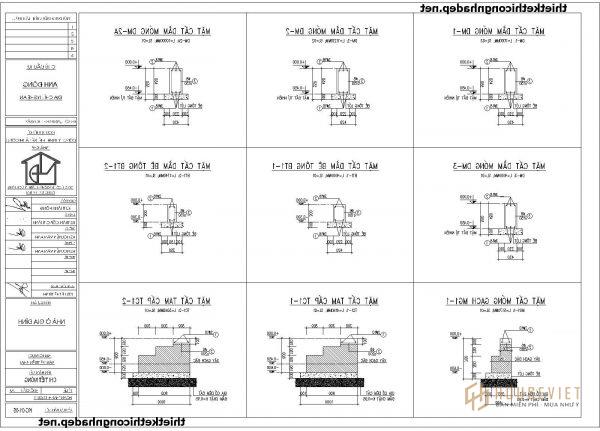

Đây là chi tiết giằng móng nhà cấp 4, bạn có thể xem thông tin thống kê như sau:

• Nẹp đinh DM-1: Chiều dài L = 7m, số lượng 3 cái. Dầm rộng 220, cao 450 được bố trí 6 thanh thép 18, 3 lớp trên và 3 lớp dưới. Đai sắt 8 được đặt cách nhau 150 và vị trí của nó bằng không.
• Nẹp đinh DM-2: Chiều dài L = 11,21m, số lượng 2 cái. Dầm rộng 220, cao 450 được bố trí 6 thanh thép 18, 3 lớp trên và 3 lớp dưới. Đai sắt 8 được đặt cách nhau 150 và vị trí của nó bằng không.
• Nẹp đinh DM-2A: Dài L = 10m, số lượng: 1 cái
• Nẹp đinh DM-3: Dài L = 4m, số lượng: 1 cái
• BT1 - 1: Chiều dài L = 4m, số lượng 1 chiếc: Gồm 4 thanh thép 16 trong đó 2 thanh trên và 2 thanh dưới. Đai sắt 6 cách nhau 15 cm.
• BT1 - 2: Dài L = 1,74m, số lượng 1 cái:

Bạn có thể thấy rằng các loại giằng móng nhà cấp 4 là hệ giằng DM - 1, DM - 2, DM - 2A và hệ giằng DM - 3. Các thanh giằng phụ là BT1-1, BT2-2. Nẹp móng chính thông thường sẽ chịu lực chính còn nẹp móng phụ chỉ dùng để chống đỡ cho tường. Chúng ta xây gạch cũng không sao. Thông thường, người lao động ở quê thường làm việc ngang nhau nên vừa tốn nhân công, vừa tốn nguyên vật liệu, nhưng chưa chắc đã đúng nguyên tắc. Cứ làm như vậy, có khi xây xong nhà vẫn bị lún, nứt.

Xem thêm: Mẫu nhà cấp 4 ở nông thôn 8x13m, mẫu nhà đẹp ở Thái Nguyên NDNC473

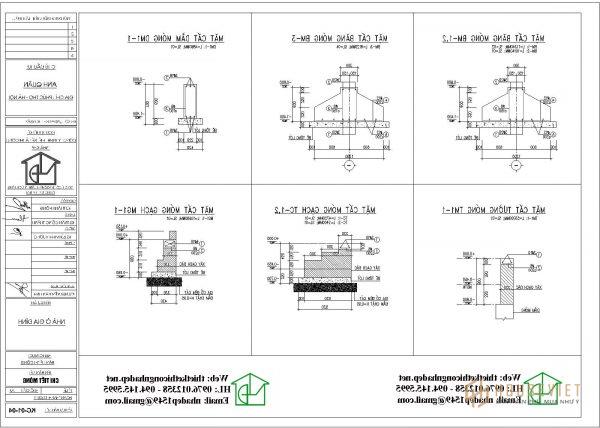

Chi tiết giằng móng nhà cấp 4 - móng băng

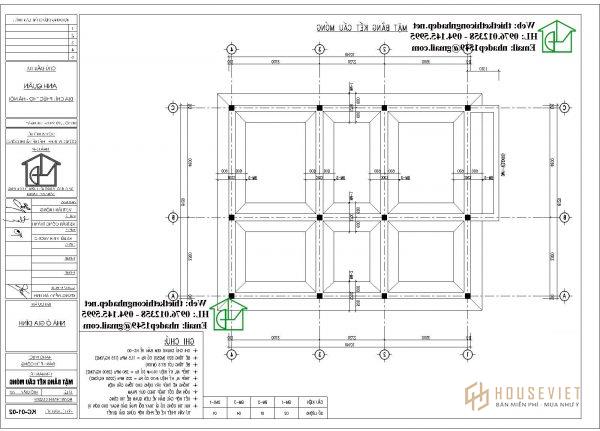

Cũng như các loại móng nhà khác, sơ đồ chỉ là vị trí đặt móng và dầm.

Bạn có thể thấy dầm và móng băng được thiết kế liền mạch, không giống như cấu tạo của móng cốc. Tôi xin giải thích chi tiết điều này để bạn tham khảo.

• BM-1 Tape Nail Chi tiết: Chiều dài móng: L = 11.34 mét, số lượng: 02
• BM-2 Tape Nail Chi tiết: Chiều dài móng: L = 10.14 mét, số lượng: 01
• Chi tiết về móng băng BM-3: Chiều dài móng: L = 8.12 mét, số lượng: 04
• Chi tiết dầm móng: DM1-1: L dài: 4,86m, số lượng: 01 cái

Bạn có thể thấy 3 móng băng trên là cùng một loại và thiết kế cụ thể của dầm móng DM1-1 là khác nhau vì phần đó không cần thiết phải làm móng mà chỉ cần dầm móng là đủ. Như vậy, chúng tôi cũng đã tiết kiệm được một phần chi phí bê tông cốt thép và vật tư.

Xem thêm: Mẫu thiết kế nhà cấp 4 nông thôn và dự toán khối lượng chi tiết

Như vậy qua bài viết Nhà Đẹp đã giúp bạn giải đáp thắc mắc về vấn đề giằng móng nhà cấp 4 là gì? Bài viết có thể sơ sài, mong các bạn thông cảm, nếu có đóng góp có thể liên hệ với chúng tôi để bài viết phong phú hơn.
